履带式消防应急供排水机器人

1、产品概述：履带式消防应急供排水机器人（CLW-LPJQR-2000）是一款集消防、排涝、抢险，无线遥控，照明及稳定适应多种路况等多功能为一体的消防应急供排水设备。整机采用高避震底盘，配备360°旋转云台、声光报警，运用当前**的一体机遥控器，其越障能力、地形适应能力要比轮式机器人较强，可原地转弯。

2、性能参数：整机尺寸(mm)2748×1800×1850；自重3850KG；运行速度：0-2.6m/s；载荷：300KG；爬坡：30°；涉水深度300mm;跨越600mm;离地高度：256mm;牵引力11.6KN；云台角度360°；防护等级：IP65；减震结构：克里斯蒂；主体材质：高强钢板；履带宽度：300mm;遥控距离：500m；三联齿轮泵：85+85+25；水泵转速：2600r/min;机身涂装：烤漆/电泳/喷塑。

3、用途及特点：该产品主要作用于城市防汛、应急排水、消防供水、地下停车场等排涝供水功能，重点解决了人员在执行排水任务时，不需随着水位下降而移动吸水泵，提高了救援工作效率，该款机器人配备两台大流量液压潜水泵，出水口径300mm，综合流量2000m³/h，扬程12m，采用公司研发液压平板伸合器以及液压泵连接器，可对潜水泵采用前后倾斜、上下升降机构，适用于多种高低不同水位环境的排水。

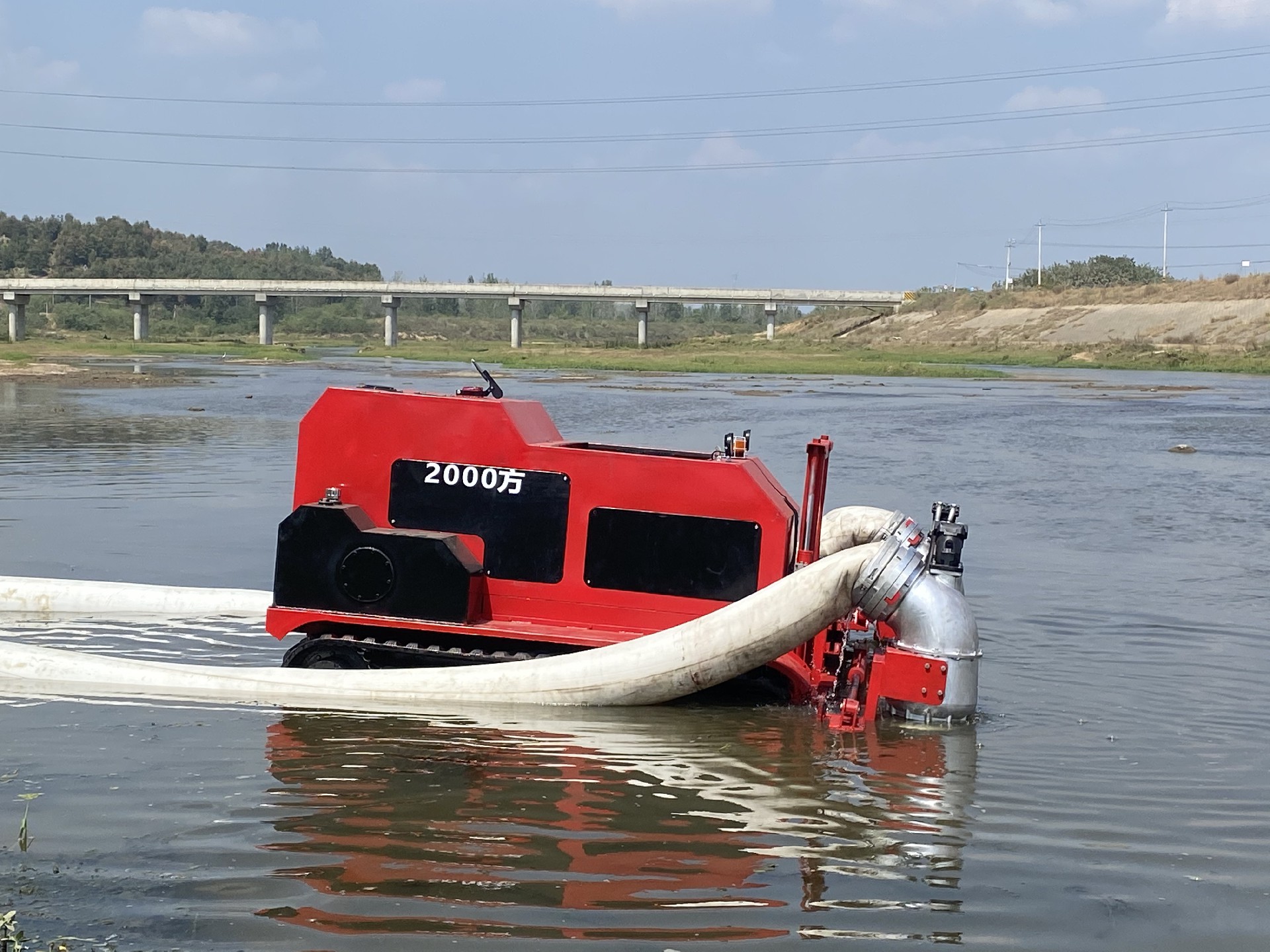

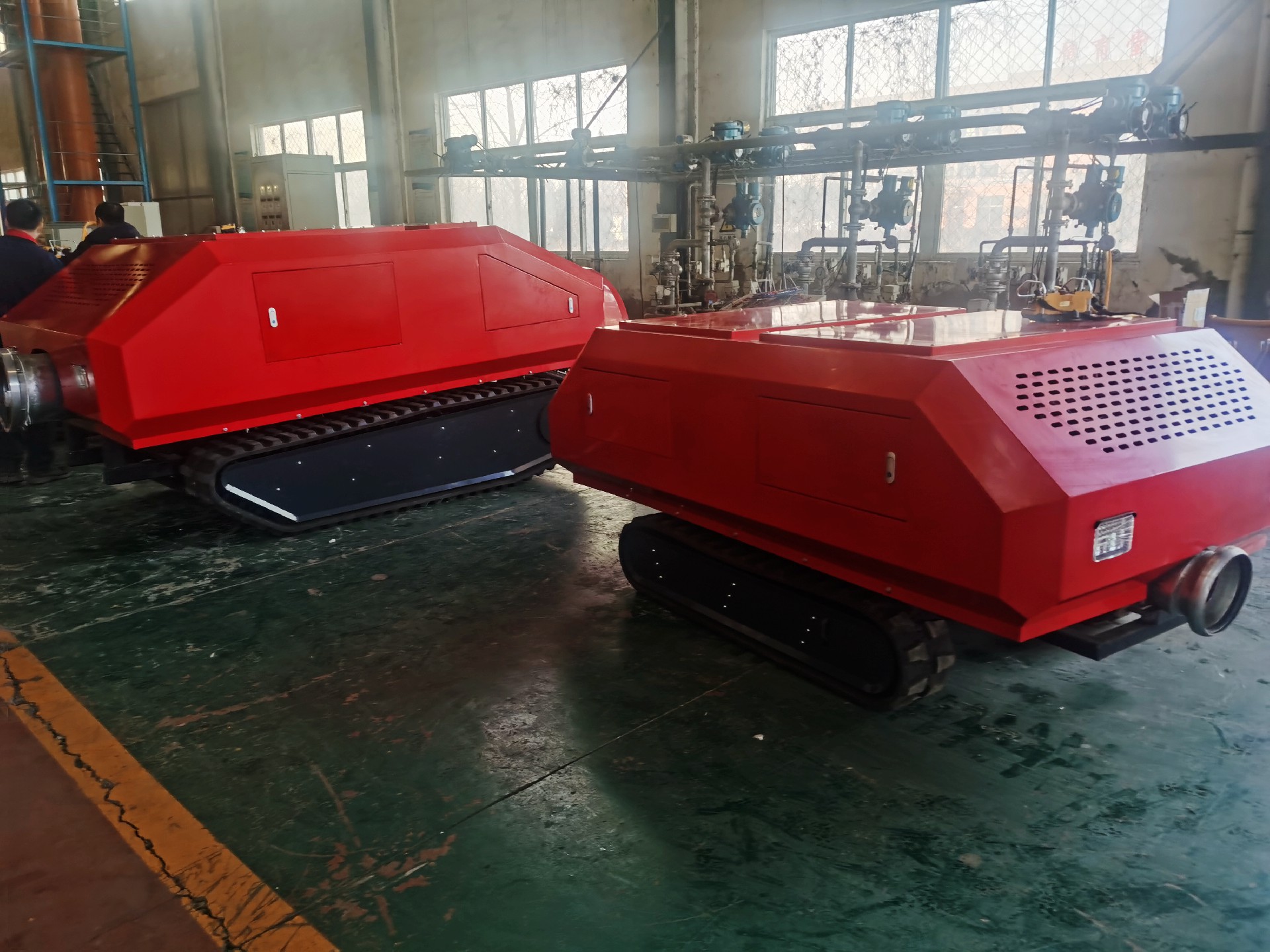

                                    一、履带式消防应急供排水机器人产品外形图片

二、履带式消防应急供排水机器人主要技术参数表

序号	项目名称	项目说明
1	技术参数	产品型号	CLW-LPJQR-2000
		外观尺寸	2748*1800*1850 mm
		整机质量	3850 KG
		行驶速度	0-2.6 m/s
		涉水深度	300 mm
		越障高度	600 mm
		遥控距离	500 m
		水泵转速	2600 r/min
		液压马达	85+85+25
		主体材质	高强钢板
		减震结构	克里斯蒂
		履带宽度	300 mm
		机身涂装	烤漆/电泳/喷塑
		系统功能	排水，消防，抢险，遥控，监控
		标准配置	遥控器，工具箱，说明书，合格证
2	排水系统	排水量	1000 m³/h*2
		扬 程	12 m
		泵离地高度	0-280 mm
		排水功能	左右伸展、上下升降
3	发动机总成	品牌	康明斯或玉柴
		发动机联轴器	1套
		发动机空气滤清器	1套
		发动机消声器总成	1套
		发动机缓冲胶垫	4块
		发动机飞轮壳盖板	1套
4	液压系统	行走控制阀总成	200L
		水泵控制阀总成	200L
		油缸控制阀总成	45L
5	底盘系统	行走底盘	4吨 高速双速
		电器系统	电气系统（遥控、线束、云台、图传控制、仪表、灯具、警示灯、蜂鸣器等）

三、产品说明书

1、产品概述：

CLW-LPJQR-2000型是一款履带式消防应急供排水机器人，整机配备两台大流量液压潜水泵，出水口径300mm，综合流量2000m³/h，扬程12m,采用公司研发液压平板伸合器以及液压泵连接器，可对潜水泵采用前后倾斜、上下升降机构，适用于多种高低不同水位环境的排水。该产品主要作用于城市防汛、应急排水、消防供水、地下停车场等排涝供水功能，重点解决了人员在执行排水任务时，不需随着水位下降而移动吸水泵，提高了救援工作效率，

2、主要性能参数：

整机尺寸（mm）：2748*1800*1850

自重：3850KG

运行速度：0--2.6m/s

载荷：300KG

爬坡：30°

涉水深度：300mm

跨越：600mm

垂直跨越：300mm

离地高度:256mm

牵引力:11.6KN

云台角度：360°

防护等级：IP65

减震结构：克里斯蒂

主体材质：高强钢板

履带宽度：300mm

表面处理：烤漆/电泳/喷塑

3、排水性能：

配备两台大流量液压潜水泵，出水口径300mm，综合流量2000m³/h，扬程12m。采用公司研发专利液压平板伸合器以及液压泵连接器，可对潜水泵采用前后倾斜、上下升降机构，适用于多种高低不同水位环境的排水技术参数：

口径：300m

流量：2000m³/h

扬程：12m

功率：22-75KW

重量：60-114Kg

4、侦察性能：

360°旋转云台特性水平角度：360°上下角度：＋90°～－90°图像分辩率：1920×1080水平预置速度：120°/S(手动控制0°～80°/S）垂直预置速度：60°/S（手动控制0°～40°/S），西门子200模块, 抗震特性全实时高清无损信号，高清输出采用德国进口点阵红外灯，夜视距离120米，内置稳压模块，保护设备稳定耐用，内置解码器，集成多种协议两点间进行水平扫描 •可编辑巡视轨迹，轨迹自学习功能全天候环境设计，高强度铝合金精铸外壳，抗冲击、防腐蚀，防护等级。

5、电气功能：

具备自身行驶照明功能，光源LED，功率5W。声光报警功能：作业时提供声、光警示信号。

6、产品的主要技术标准：

整机性能符合：GA 892.1-2010 供排水机器人 第1部分：通用技术条件的规定。

•
